玻璃钢玻璃鳞片胶泥复合技术|工业腐蚀与防护

张作华

超级会员

发帖: 3425

精华: 7 篇

绿叶: 116

小红花: 5856

[复制链接] 只看楼主倒序阅读楼主发表于: 08-04

玻璃钢玻璃鳞片胶泥复合技术

赛化云防腐蚀技术总监 51防腐蚀论坛网资深版主张作华

脱硫塔、污水池、酸碱储罐、高温烟气管道等强腐蚀工况，玻璃钢（FRP）+玻璃鳞片胶泥复合防腐工艺，一直是重防腐领域的“黄金组合”。这两种材料复合搭配使用，既能保证防腐层结构牢固、不开裂效果；又能实现超强抗渗、耐酸碱、耐冲刷的功能。这两种材料复合施工时，技术工艺正确，操作程序符合规范要求，可以保证设备防腐10年甚至更久的使用寿命。

但是在实际施工现场常常存在一个致命、高频、完全可避免的低级错误：把玻璃钢和玻璃鳞片胶泥的施工顺序做反。很多防腐师傅不遵守标准和规范要求，单凭经验施工，随意颠倒施工工序，从施工层面看似只是施工先后顺序的差别，实则是直接废掉了整套防腐体系，导致发生严重的质量事故。发生质量事故的结果轻则起皮、空鼓、渗漏、返工；重则设备基体腐蚀穿孔、介质泄漏，造成巨大的经济损失和安全隐患。

玻璃钢和玻璃鳞片胶泥的施工顺序中究竟是先做玻璃钢，还是先做玻璃鳞片胶泥？按照国标规定唯一正确施工顺序就是：基层处理→底漆涂刷→玻璃钢层（打底）→完全固化打磨→玻璃鳞片胶泥层（罩面）→面层封闭。笔者用最简单一句话来概括就是：玻璃钢做底层，玻璃鳞片胶泥做面层。

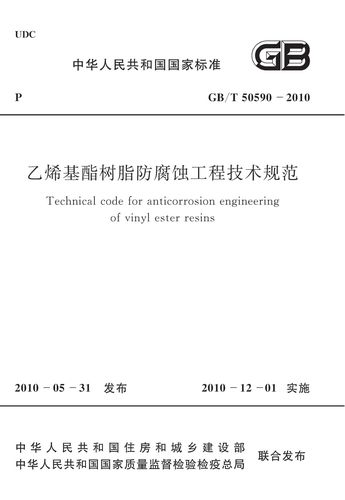

依据GB/T 50590-2010《乙烯基酯树脂防腐蚀工程技术规范》明确要求：底漆完工后，必须先完成玻璃钢衬贴固化并验收，再进行玻璃鳞片胶泥施工。很多防腐师傅以为这只是行业习惯，无关紧要，其实这是基于两种材料物理特性、黏结原理、受力逻辑制定的硬性工艺准则。如果施工顺序一旦颠倒，这两种材料性能就会不兼容，直接导致防腐体系失效。

根据标准规定，玻璃钢（FRP）+玻璃鳞片胶泥复合防腐工艺除了严格执行施工次序外，还需要参照以下的要求进行操作，保证并充分发挥玻璃钢层及玻璃鳞片胶泥层复合优异的防腐蚀效果。
1.钢结构除锈：Sa2 1/2级，粗糙度50–75μm。
2.混凝土基层：无空鼓疏松，无杂质油污，含水率≤8%。
3.底漆：双向涂刷2遍，干膜厚度30–50μm。

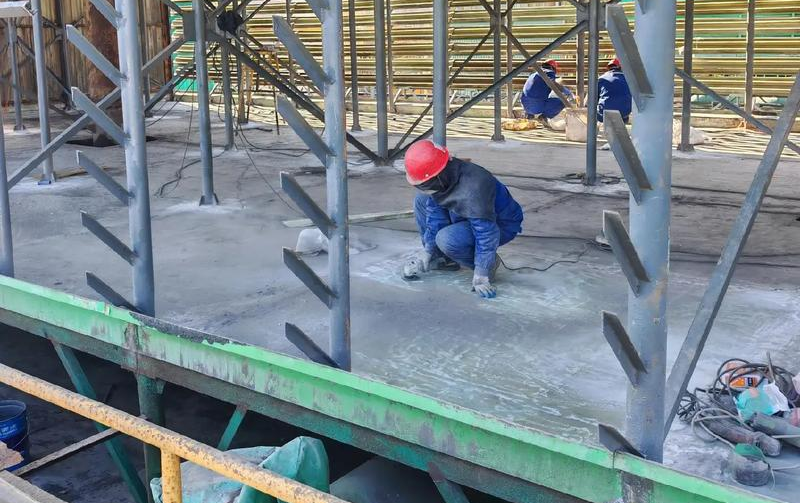

4.玻璃钢：2–3层玻纤布浸透铺贴，压实无气泡空鼓。

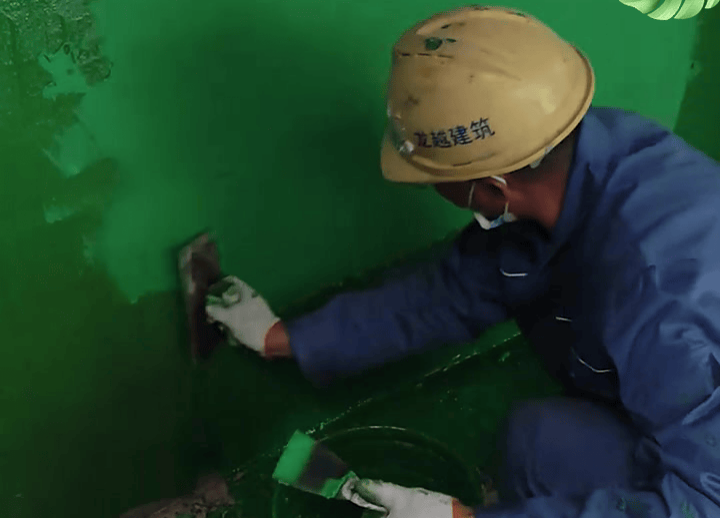

5.玻璃鳞片胶泥：分2遍镘涂，总厚度1.5–2.5mm。

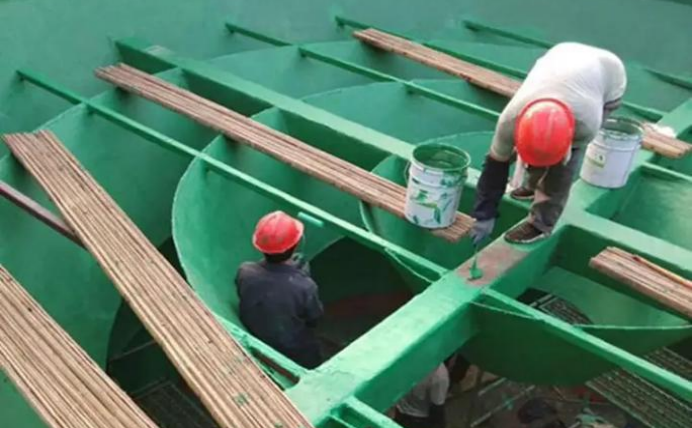

6.面层：封闭面料1–2遍，封堵表层细微孔隙。

重防腐施工中，玻璃钢（FRP）+玻璃鳞片胶泥复合防腐工艺为什么必须“先玻璃钢、后胶泥”？很多防腐施工人员搞反顺序，根本原因是：不知道两种材料各自的分工和短板。玻璃钢和玻璃鳞片胶泥，性能互补、短板互抵，各司其职，才能形成完美的双层防护体系。玻璃钢层：负责“稳根基、抗变形、抓牢固”，其最大优势并不是极致防腐，而是粘结力强、韧性好、抗拉伸、抗形变。作为底层使用，它能解决三大核心问题：
1.抓得牢，不脱层。玻璃钢树脂能渗透基层细微孔隙，固化后形成机械咬合结构，附着力可达5–8MPa，牢牢锁死在钢结构、混凝土基体上，从根源杜绝防腐层整体脱落。
2.抗震动、防开裂。设备运行会产生热胀冷缩、轻微震动、地基沉降，纯胶泥层很脆，一受力就裂。而玻璃钢韧性十足，能缓冲抵消基体应力，相当于给防腐层加了一层“柔性缓垫”，保护外层胶泥不被拉裂。
3.找平补缺，打造完美基面。玻璃钢铺贴可以覆盖基层细微裂缝、孔洞、边角缺陷，把不平整的基层修整成连续、平整、密实的整体面，为后续胶泥施工打下优质基础，避免胶泥厚薄不均、空鼓积气。

玻璃鳞片胶泥层：负责“挡腐蚀、抗渗透、耐冲刷”。但是玻璃鳞片胶泥的优势和短板同样突出，即“防腐抗渗无敌，但脆性大、不抗拉伸、表面光滑不粘料”。胶泥内部层层叠加的玻璃鳞片，会形成迷宫式阻隔结构，大幅延长酸碱、水汽、盐雾的渗透路径。根据实践应用效果得出的结论，1.5mm厚胶泥的抗渗能力，远超3mm普通树脂涂层，能阻隔大部分的强腐蚀介质。同时胶泥固化后表面致密光滑，耐冲刷、耐磨损、耐高温，非常适合直接接触腐蚀介质，作为面层承担所有工况腐蚀冲击，保护内层玻璃钢基底不受损害。

采用玻璃钢（FRP）+玻璃鳞片胶泥复合防腐工艺就是完美的利用“内层玻璃钢扛结构、稳体系、防开裂脱层；外层胶泥扛腐蚀、防渗透、耐冲刷磨损”的复合配套技术方案，双管齐下，共同协作，一起抵御强腐蚀介质。这种复合配套工艺方案是实实在在的重防腐“黄金搭档”（对于特殊的含硅材料玻璃钢及玻璃鳞片胶泥不耐氢氟酸介质除外），也成为脱硫塔、污水池、酸碱储罐、高温烟气管道等最重要的腐蚀控制手段。这种复合搭配一度成为衬里工艺使用最广泛的重防腐方案之一，大量应用案列证实了其很好的长寿命使用效果，为保护强腐蚀工况条件下运行设施及设备做出了贡献。

重防腐工程施工中，当玻璃钢（FRP）+玻璃鳞片胶泥复合防腐工艺顺序做反，会出现严重的隐患和危害。从失败案例看，这种施工工序颠倒不是小瑕疵的问题，而是更严重的废掉整套防腐体系，其中常见的四大隐患会逐一爆发：
1.层间粘结力暴跌，必然分层起皮。玻璃鳞片胶泥固化后表面极度致密光滑，没有任何粗糙咬合面。后续铺贴的玻璃钢，无法形成机械咬合，只能靠微弱吸附力贴合。根据实测，颠倒工序后的层间附着力不足标准施工的1/3。设备轻微震动、温度冷热交替，立刻分层、空鼓、脱皮。

2.底层胶泥脆性开裂，介质直接渗透基体。胶泥做底层，直接跟随基体承受形变应力，很快就会出现网状微裂纹。表层玻璃钢再结实，也挡不住底层开裂，酸碱水汽顺着裂纹直达设备基体，造成钢结构锈蚀、混凝土酥松、设备穿孔。
3.防腐功能完全倒置，彻底失去复合价值。防渗最好的胶泥被封在内部，发挥不了阻隔作用；致密性差、有纤维缝隙的玻璃钢露在外面，根本挡不住腐蚀介质。原本的“双层防护”直接变成“单层失效防护”，整体寿命缩短70%以上。
4.表层积污老化，局部破损快速扩散。外置的玻璃钢面层粗糙多缝隙，极易堆积酸碱残液、粉尘污水，长期干湿交替下快速粉化老化。一旦出现微小破损，腐蚀点会快速向内穿透，形成永久性腐蚀漏洞，最终大面积防腐失效。

玻璃钢（FRP）+玻璃鳞片胶泥复合防腐工艺一旦做反的定论就是：工程质量事故。作为防腐蚀施工人员如何处理这种“事故”呢？许多所谓的“老师傅”一错再错，就是将玻璃鳞片胶泥“直接覆盖”。这种处理方法治标不治本，后期一定会再次爆皮返工。因此，对于确认的工程质量事故处理必须严格执行标准化施工，按照规范要求进行整改。玻璃钢（FRP）+玻璃鳞片胶泥复合防腐工艺次序做反后处理和整改方法如下：
1.未完全固化（24小时以内）。立即停止施工，铲除表层错误铺贴的玻璃钢，保留底层胶泥。对胶泥表面全面拉毛，打出粗糙咬合面，彻底除尘除油，涂刷配套过渡底漆，固化后严格按照“玻璃钢打底+胶泥罩面”的标准工序重新施工。
2.已完全固化（24小时以上）。层间薄弱、隐性裂纹已经定型，必须整体铲除重做，严禁将就修补。彻底打磨清除全部倒置涂层，露出坚实基层，重新做基层处理、底漆、玻璃钢、胶泥、面层封闭，完工后通过电火花检漏、厚度检测、附着力抽检三重验收。
3.局部区域做错不能只补坏点，需向外延伸铲除10–20cm完好涂层，做平缓搭接过渡，分层打磨找平后重新施工，保证新旧涂层衔接密实、无空鼓裂纹。
任何一项工程施工质量先期预防重于事后补救，玻璃钢（FRP）+玻璃鳞片胶泥复合防腐工艺也必须遵循这个质量理念。纵观玻璃钢（FRP）+玻璃鳞片胶泥复合防腐工艺现场所有工序颠倒问题，没有一例是技术难题，全部是认知不足、管控不到位导致的人为失误。笔者根据多年的重防腐施工现场管理实践，认为做好以下几点就可彻底杜绝此例事故的发生：
1.前置交底，不讲经验只讲规范。施工前全员交底，对照国标条文明确固定工序，讲清两种材料的性能分工、颠倒危害和返工成本，让工人师傅知原理、懂标准、明风险，摒弃老旧经验施工思维。
2.样板引路，统一施工标准。大面积施工前先做工艺样板，明确各层材料、厚度、工序、外观标准，全员对照样板施工，从源头杜绝工序错乱。
3.工序报验，上道不合格不进下道。执行分层施工、分层验收制度，玻璃钢固化验收合格后，方可进行胶泥施工。全程用测厚仪、电火花检测仪、附着力测试仪量化把控，杜绝违规操作工序。
4.责任到人，严控班组施工。划分责任区域，明确班组长、技术员、质检员岗位职责，外包班组必须岗前考核合格方可上岗，杜绝盲目施工、随意施工。

总之，玻璃钢与玻璃鳞片胶泥的施工顺序，看似简单，实则是重防腐工程的核心原则性工艺。先玻璃钢稳结构、防开裂、抓牢固；后胶泥防渗透、耐腐蚀、抗冲刷，这是材料特性决定的不可逆科学逻辑，没有任何变通空间。现场施工唯有严守国标规范，摒弃经验主义，做好交底、样板、验收全流程管控，才能彻底杜绝这类低级致命错误，真正做出寿命长、质量稳、零隐患的重防腐工程。
