-
UID：27400
-
- 注册时间2017-03-14
- 最后登录2026-05-07
- 在线时间859小时
-
-
访问TA的空间加好友
- 发帖
- 3410
- 精华
- 7 篇
- 绿叶
- 63
- 小红花
- 5774
|
树脂玻璃鳞片胶泥应用技术及施工技巧 赛化云防腐蚀技术总监 51防腐蚀论坛网资深版主 张作华 树脂玻璃鳞片胶泥凭借其优异的抗腐蚀、抗渗透、耐磨及耐高温性能，成为工业防腐、建筑防水领域在各类恶劣环境下基体防护的核心材料。无论是化工设备内壁、烟气脱硫塔、污水处理池；还是海洋工程结构、桥梁混凝土的防护，树脂玻璃鳞片胶泥都能发挥长效的防护作用，其施工质量直接决定防护层使用寿命和防护效果。因此，树脂玻璃鳞片胶泥的应用技术及施工技巧为防腐工程人员的必要技能，是实现基体长效保护的重要保证。
掌握树脂玻璃鳞片胶泥应用技术及施工技巧，必须要充分了解树脂玻璃鳞片胶泥的构成及性能和组成。树脂玻璃鳞片胶泥是一种以树脂为基体、玻璃鳞片为增强填料，辅以固化剂、促进剂、稀释剂、偶联剂等助剂，经过均匀混合制成的膏状防腐材料。其核心构成成分相互协同，决定了材料的整体性能，各组分介绍如下：
一、树脂成分：作为胶泥的粘结载体，是决定材料耐蚀性、耐高温性和粘结强度的核心组分，将玻璃鳞片及其他填料牢固粘结，形成连续致密的防护层，确保防护层与基材的紧密结合，抵御外界的机械冲击和腐蚀介质侵蚀，常用类型有：
1.环氧树脂。常用的有E-44、E-51型，环氧值分别为0.41-0.47、0.51-0.54eq/100g,粘度（25℃）分别为10000-20000mpa.s，具有优异的粘结性，耐碱性和机械强度，适用于中低温，弱腐蚀环境，如混凝土结构、淡水管道防腐。
2.乙烯基树脂。常用OY-8001、OY-8007型，固含量≥65，粘度（25℃）300-500pa.s，耐酸、耐碱、耐有机溶剂性能优异，耐高温可达120℃，适用于强腐蚀环境，如化工储罐、脱硫塔、酸洗槽等。
3.不饱和树脂。常用191、196型，适用于普通防腐场景，如钢结构表面防护，但是耐腐蚀性和耐高温性略差于前两种树脂。
二、玻璃鳞片：作为增强填料，核心作用就是阻挡腐蚀介质的渗透，常用的的为C-玻璃鳞片，主要成分包括SiO2（65-70%）、CaO（4-9%）、AL2O3(2-6%)等，鳞片厚度2-8μm，片径范围6-260目（常用40-100目），堆积密度0.3-0.6g/cm3，外观为银白色薄片状，片径越大，抗渗性能越好，但是增加了施工难度，片径越小，施工性越好，但是抗渗性效果略有下降，根据施工场景合理选择。其片状结构，在胶泥内部形成多层“屏障”，延长腐蚀介质（水、酸、碱、盐等）的渗透路径，阻止介质接触基材，同时提升胶泥的耐磨性能和尺寸稳定性，其热膨胀系数较小，可减少胶泥因为温度变化产生的开裂风险。
三、助剂成分：可以辅助提升材料性能和施工性，固化剂与促进剂协同作用，控制胶泥固化速度，确保施工过程顺利进行，稀释剂改善施工流动性，便于涂抹，刮涂，偶联剂提升各组分相容性，增强防护层的整体性和耐久性，常用助剂如下：
1.固化剂。与树脂发生交联反应，使胶泥固化成型，常用的环氧树脂固化剂为聚酰胺650、乙二胺、T31，乙烯基树脂配套固化剂为MEKPO（过氧化甲乙酮），不饱和聚酯树脂配套固化剂为BPO（过氧化苯甲酰），添加量为树脂质量的2%-8%，根据施工时环境温度调整。
2.促进剂。加速固化反应，降低固化温度，常用的有N,N-二甲基苯胺（DMA）、环烷酸钴，添加量为树脂质量的0.5%-2%，与固化剂配合使用，避免过量添加导致胶泥脆化。现在的树脂基本都已经预先加入促进剂了，无需施工时加入。
3.稀释剂。降低胶泥粘度，改善施工流动性，常用丙酮、苯乙烯，添加量不得超过树脂质量的10%，过量添加会降低胶泥的确定的强度和抗渗透性能。
4.偶联剂。✅️玻璃鳞片与树脂的粘结力，常用的有KH-550、KH560，添加量为玻璃鳞片质量的0.5%-1%，有效的防止鳞片脱落和分层。
树脂玻璃鳞片胶泥组分性能和作用掌握了解后，基本就能够很清楚的知道了其主要核心特点及在防腐领域的应用。树脂玻璃鳞片胶泥优异的抗渗性能，其内部呈层状排列，形成多重渗透屏障，水蒸气渗透率仅为0.0007-0.016g/100㎡day.h，可有效阻挡酸、碱、盐、有机溶剂等腐蚀介质渗透，防护寿命可达10-20年，远远优于普通的防腐涂料。树脂玻璃鳞片胶泥具有良好的耐腐蚀性能，根据树脂类型不同，可以耐受不同浓度的酸（盐酸、硫酸、硝酸等），碱（氢氧化钠及氢氧化钙等），盐类介质及有机溶剂，在室温25℃和高温93℃下均能保持稳定性能，其中乙烯基树脂型胶泥 可以耐受强腐蚀环境。树脂玻璃鳞片胶泥具有较高的机械强度，固化后的巴氏硬度可达57，抗拉强度25MPa，抗弯强度79.47MPa，抗压强度12.35MPa，具有良好的耐磨性和抗冲击性，可以承受一定的机械摩擦和冲击，不容易破损。树脂玻璃鳞片胶泥相比同种树脂涂层，其耐热性可提升20-40℃，普通型可耐受80-100℃，高温型（如OY-8007型）可耐120-150℃，适用于高温工况下的防护，如烟气脱硫塔，高温管道等。树脂玻璃鳞片胶泥还具有良好的施工性能，膏状的胶泥可以通过刮涂、滚涂、喷涂等工艺方法施工，适配平面、曲面、异形构件等复杂部位，施工便捷，而且固化速度可以控制，可以根据施工环境温度调整固化时间。树脂玻璃鳞片胶泥的良好的兼容性，可与其他树脂，涂料组合使用，也可以与玻璃纤维布，碳纤维布，涤纶布等增强材料复合，进一步提升防护性能，适配不同场景的防护需求。树脂玻璃鳞片胶泥核心应用场景如下：

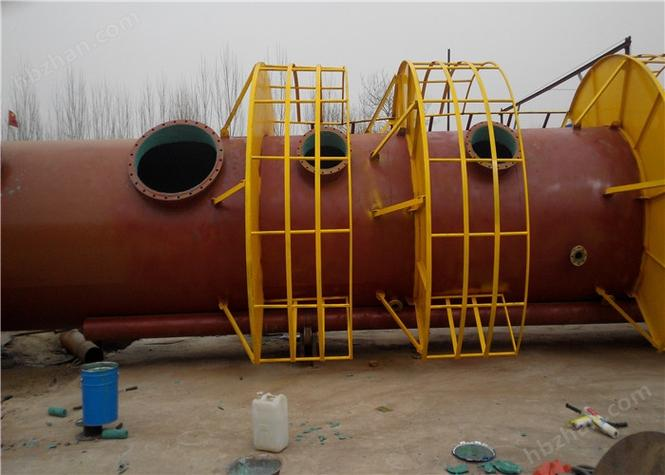

1.化工行业。应用最广泛的领域，主要用于化工储罐、反应釜、酸洗槽、电镀槽、管道内壁等设备防腐，可抵御强酸、强碱、有机溶剂等强腐蚀介质，如硫酸储罐、盐酸反应釜的内壁防腐，有效延长设备使用寿命。

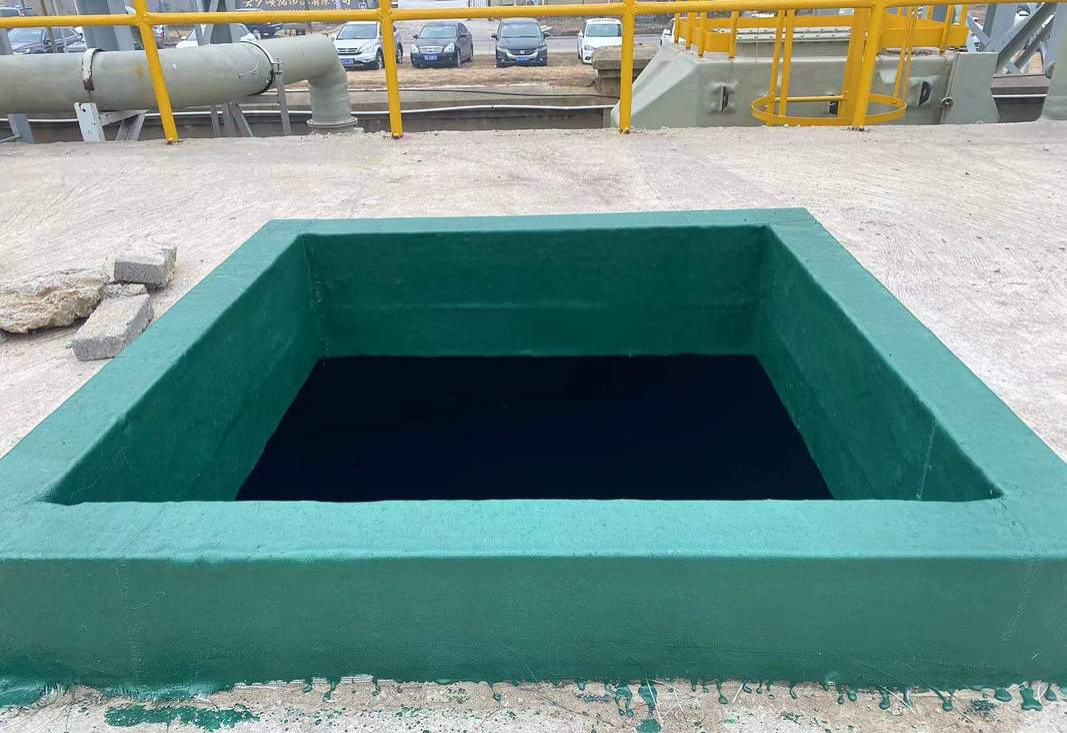

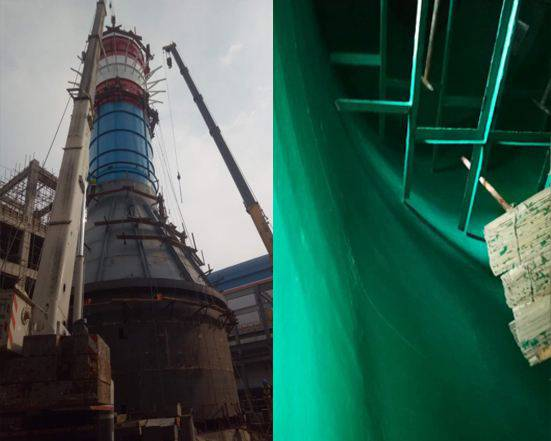

2.环保行业。用于污水处理、垃圾填埋场、脱硫塔、脱硝装置等设备的防腐，其中烟气脱硫塔内壁长期接触酸性湿烟气，采用树脂玻璃鳞片胶泥防腐可有效抵御酸雾侵蚀，减少设备腐蚀泄漏风险，污水处理池可通过树脂玻璃鳞片胶泥防腐防止污水渗透，保护周边土壤和地下水不被污染。
3.海洋工程。用于海洋平台、船舶甲板、码头设施等防腐，抵御海水、盐雾的腐蚀，海洋环境中盐雾浓度大、湿度大，普通防腐材料容易失效，而树脂玻璃鳞片胶泥的抗渗透性、耐盐雾性能优异，可以长期稳定发挥防护作用。
4.建筑行业。用于混凝土结构、桥梁、隧道、地下室等防水防腐，如地下室墙面、屋面的防水防护，桥梁混凝土表面的防腐，可以防混凝土碳化、开裂，提升结构耐久性。

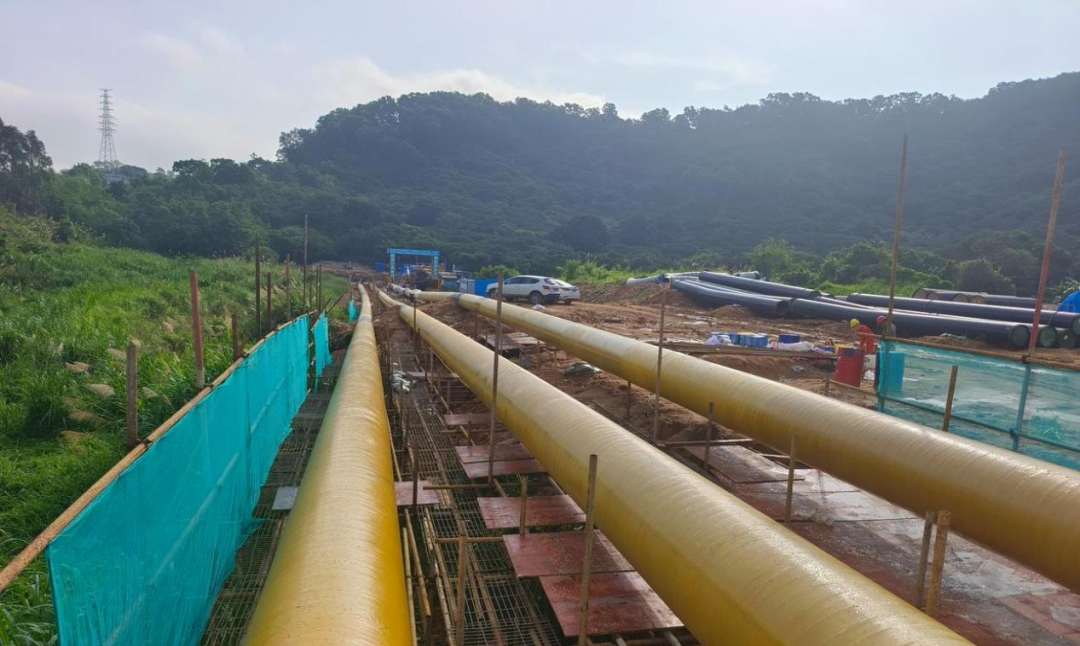

5.其他领域。用于电力行业烟囱、高温管道、冶金行业的冶炼设备，食品行业的储罐、车间地面等，适配不同工况的防护需求，如食品车间地面采用无溶剂型树脂玻璃鳞片胶泥，可实现防腐与环保兼顾的目的。

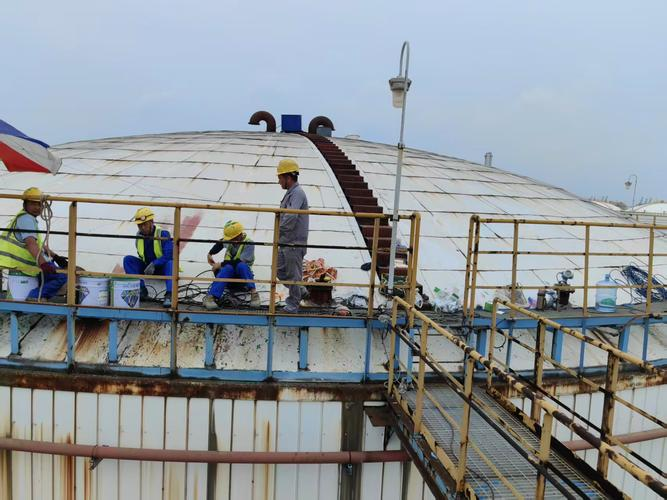

树脂玻璃鳞片胶泥的施工质量对防腐层的性能，使用寿命影响很大，必须严格执行施工技术规范和应用一些成熟的经验、操作技巧，才能够最大化的避免质量缺陷或者是质量事故的发生。树脂玻璃鳞片胶泥施工流程大致为“基材处理---材料配制---涂刮施工---固化养护---质量检验”，每一个过程都有明确的技术要求和操作技巧，具体如下：
一、施工前准备
1.基材处理。基材表面的清洁度、平整度、干燥度直接影响胶泥与基材的粘结力，是施工的关键环节。
（1）清洁处理。首先清除基材表面的油污、灰尘、铁锈、浮浆等杂物，油污可采用丙酮、乙醇等溶剂擦拭，铁锈采用喷砂、打磨等方式清除，确保基材表面无油污、无浮尘、无松动杂质。对于混凝土基材，需清除表面疏松层、裂缝，并用修补材料填补平整；对于金属基材，喷砂处理后需在4小时内进行下一道工序，避免二次生锈。
（2）平整度处理。基材表面需平整，凹凸不平处采用环氧腻子填补，拐角、焊缝等部位需打磨成圆角，凸角面圆角半径大于5mm，凹角面大于10mm，避免棱角处胶泥厚度不足或应力集中导致开裂。局部（包括焊缝处）凹凸不平度应小于3mm，打磨后基材厚度需大于设计最小厚度。
（3）干燥处理。基材表面含水率需控制在6%以下，混凝土基材可采用自然通风、烘干等方式干燥，金属基材需确保表面无水分，避免施工后胶泥内部产生气泡，影响防护效果。若环境湿度较大，需使用除湿机除湿，确保施工环境相对湿度≤85%。
2.材料准备。检查树脂、玻璃鳞片、助剂的质量，确保无变质、结块、沉淀等问题，核对材料规格与施工要求一致；准备施工工具，包括刮涂刀、滚刷、搅拌器、计量工具（电子秤）、打磨机、喷砂设备等，工具需清洁干燥，避免污染材料。其中，搅拌器需选用低速型（500-800转/分钟），避免高速搅拌引入空气；刮涂刀选用刚性较好的金属刀，便于控制胶泥厚度。
3.环境准备。施工环境温度需控制在10~40℃，避免在低温（低于5℃）、高温（高于40℃）或雨天、大风天施工。低温会导致固化速度变慢，甚至无法固化；高温会导致胶泥快速固化，影响施工操作；雨天会导致胶泥表面起砂、脱落，大风会导致灰尘污染胶泥表面。施工区域需保持通风，喷砂作业时需使用大功率防爆轴流风机通风除尘。
二、材料配制技巧
1.计量准确。采用电子秤精确计量各组分，误差控制在±2%以内，严禁随意增减助剂用量。不同树脂的配套助剂不同，需严格遵循产品说明书，例如环氧树脂与聚酰胺固化剂的配比通常为100:30（质量比），乙烯基酯树脂与MEKPO固化剂的配比为100:2~5（质量比），促进剂添加量为树脂质量的0.5%~2%，可根据环境温度调整（温度低时适当增加促进剂用量，温度高时减少）。
2.搅拌顺序。先将树脂倒入搅拌容器中，低速搅拌均匀，再加入促进剂，搅拌1~2分钟至均匀；随后缓慢加入玻璃鳞片，边加边搅拌，搅拌时间控制在5~10分钟，确保玻璃鳞片均匀分散在树脂中，无结块、沉淀，同时避免搅拌过快产生气泡（建议使用抽真空搅拌机）。添加偶联剂时，可先将偶联剂与玻璃鳞片混合均匀，再加入树脂体系中，提升粘结效果。使用时，根据配比再加入固化剂。
3.配制量控制。根据施工速度和环境温度，合理控制每次配制量，常温下（20~25℃），胶泥的适用期为30~60分钟，高温时适用期缩短，低温时延长，避免配制过多导致胶泥提前固化，造成材料浪费；若胶泥出现固化迹象，严禁继续使用。
4.粘度调整。若胶泥粘度过大，可适量添加稀释剂（不超过树脂质量的10%），搅拌均匀；若粘度过小，可适当增加玻璃鳞片用量，确保胶泥呈膏状，便于刮涂，且不流淌。

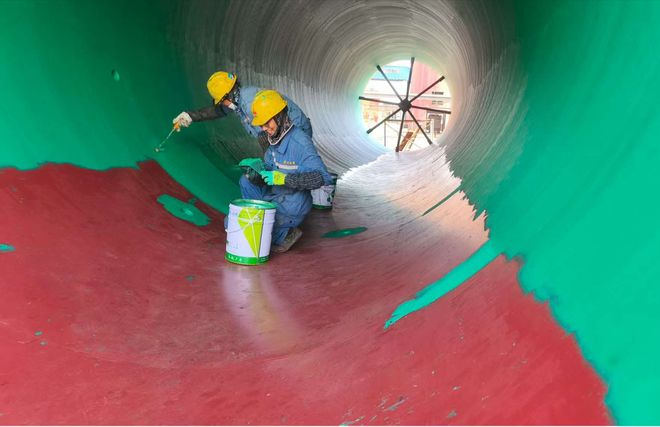

三、涂刮施工技术与技巧
1.施工顺序。遵循“先难后易、先上后下、先里后外”的原则，先施工拐角、焊缝、异形部位等难施工区域，再施工平面；先施工上层，再施工下层，避免施工过程中污染已施工部位；先施工设备内部，再施工外部，确保内部施工质量。
2.涂刮厚度控制。胶泥施工通常采用“薄涂多遍”的方式，单道涂刮厚度控制在0.2~0.3mm，总厚度根据设计要求确定（通常为0.8~2.0mm）。单道厚度过厚，胶泥内部热量无法及时散发，易产生气泡、开裂；单道厚度过薄，易出现漏涂、针孔等缺陷。涂刮过程中，可用湿膜卡随时测量厚度，确保每道厚度符合要求，湿膜厚度测试每10㎡不少于5点，不足规定厚度的部位及时补涂。
3.涂刮手法。采用刮涂刀呈45°~60°角，均匀涂刮胶泥，刮涂方向应一致，避免交叉涂刮（可采用“横向→纵向→横向”的交叉涂刮方式，提升致密性）。涂刮时力度要均匀，确保胶泥与基材紧密结合，无气泡、空隙；对于拐角、焊缝等部位，需反复刮涂，确保胶泥填满缝隙，可适当增加涂刮厚度，形成加强层。
4.玻璃鳞片排列。涂刮过程中，可轻轻碾压胶泥表面，使玻璃鳞片尽量呈层状平行排列，提升抗渗透性能。若采用滚涂方式，可先用刮涂刀将胶泥均匀摊开，再用滚刷碾压，使鳞片排列整齐；喷涂施工时，喷枪与基材保持300~500mm距离，移动速度控制在0.3~0.5m/s，确保涂层均匀，鳞片分布合理。
5.搭接处理。相邻涂刮区域的搭接宽度控制在50~100mm，搭接处需确保胶泥连续，无接缝、无空隙，避免出现渗透通道。后一道涂刮需在前一道胶泥表干后进行（用手触摸不粘手为宜），避免前一道未干导致后一道胶泥起皱、脱落。

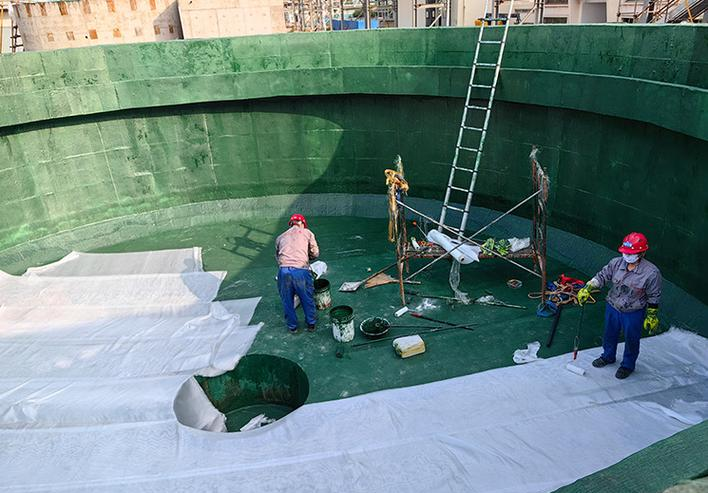

6.特殊部位处理。对于管道接口、设备法兰、螺栓等部位，需先进行局部加强处理，可采用玻璃纤维布与胶泥复合施工，先涂刮一层胶泥，铺设玻璃纤维布，再涂刮一层胶泥，确保加强层与主体防护层紧密结合，无气泡、分层。例如，吸收塔FRP增强涂层施工中，在两道胶泥涂刮后，需铺设400g/m²的粗玻璃短切毡，用沾满树脂的刷子或滚筒浸润毡体，赶尽气泡，再进行后续施工。
四、固化养护技巧
1.初期固化。常温下（20~25℃），胶泥涂刮完成后，2~4小时开始表干，24小时后达到初期固化，此时可进行下一道工序（若需多道涂刮）；低温环境下，需延长初期固化时间，可采用升温措施（如搭建保温棚、使用暖风机），但升温速度不宜过快（每小时不超过10℃），避免胶泥开裂。
2.完全固化。常温下，胶泥完全固化需72小时以上，高温环境下可缩短至48小时，低温环境下需延长至96小时以上。完全固化前，严禁碰撞、摩擦、雨淋防护层，避免损坏；养护期间，保持施工环境通风，避免密闭环境导致固化不完全。
3.养护后的处理。完全固化后，需对防护层表面进行打磨处理，去除表面毛刺、凸起、流挂等缺陷，使表面平整光滑；若发现表面有气泡、针孔等缺陷，需及时修补（打磨去除缺陷部位，重新涂刮胶泥，再进行养护）。
五、质量检测技巧
1.外观检测。目视、指触检查，防护层表面应平整、光滑，无气泡、针孔、开裂、脱落、流挂等缺陷，颜色均匀一致；拐角、焊缝等部位无漏涂、空隙，加强层与主体层结合紧密。
2.厚度检测。采用磁性测厚仪或超声波测厚仪，每2㎡测一处，检测点均匀分布，确保防护层总厚度符合设计要求，偏差不超过±10%；若厚度不足，需补涂胶泥并重新养护。
3.粘结强度检测。采用拉开法检测，粘结强度应不低于1.5MPa（混凝土基材）、2.0MPa（金属基材），检测时若出现胶泥与基材分离，需重新处理基材并补涂胶泥。
4.抗渗透检测。对于防水防腐要求较高的场景（如污水处理池、储罐），需进行抗渗透试验，采用水压试验或渗水量检测，确保无渗漏；对于腐蚀环境，可进行耐腐蚀性测试，确保防护层在腐蚀介质中无破损、无脱落。

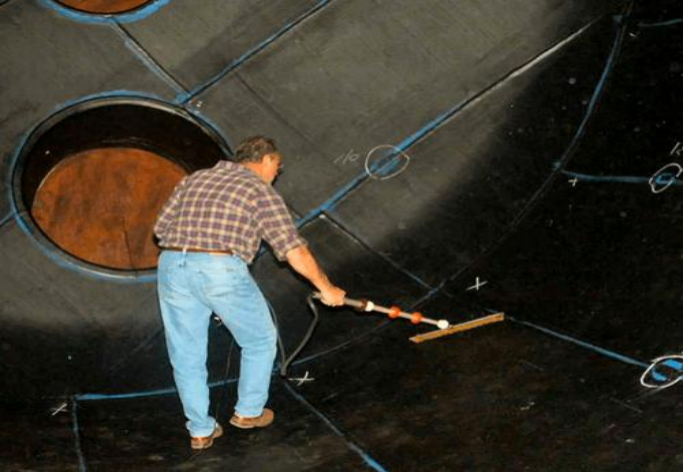

5.漏电检测。使用高压电漏电检测仪全面扫描衬里面（速度为300～500mm/s），检查电压为4000V/mm，确认无针孔缺陷；同时采用木制小锤轻击衬里层，根据无异常声响确认衬里无鼓泡或衬里不实。
树脂玻璃鳞片胶泥施工过程中，如果操作不当或者控制不严，就会出现以下质量缺陷，严重影响防腐效果。常见质量缺陷如下：
1.气泡。表现为防护层表面或内部出现气泡，成因主要有基材表面含水率过高，施工后水分蒸发产生气泡；材料配制时搅拌过快，引入空气，未及时排出；涂刮手法不当，胶泥与基材结合不紧密，留有空隙；环境温度过高，胶泥固化过快，内部空气无法排出。
2.针孔。防护层表面出现细小孔洞，成因主要有玻璃鳞片分散不均匀，局部鳞片过少，形成空隙；涂刮厚度过薄，出现漏涂；稀释剂添加过多，固化后挥发留下孔洞；基材表面有细小杂质，未清除干净，施工后杂质脱落形成针孔。
3.开裂。防护层出现纵向、横向裂缝，成因主要有单道涂刮厚度过厚，固化过程中内外收缩不一致；基材表面不平整，应力集中；环境温度变化过大，胶泥热胀冷缩产生裂缝；固化剂、促进剂用量不当，胶泥脆化，抗裂性能下降；基材未进行圆角处理，棱角处应力集中导致开裂。
4.脱落、分层。防护层与基材分离，或胶泥层之间分层，成因主要有：基材处理不彻底，表面有油污、浮尘，粘结力不足；偶联剂添加量不足，玻璃鳞片与树脂粘结不紧密；涂刮时搭接不当，层间结合不紧密；养护不充分，胶泥未完全固化，就进行后续操作或受到外力碰撞。
5.厚度不均。防护层局部过厚、局部过薄，成因主要有涂刮手法不当，力度不均匀；未使用湿膜卡及时测量厚度；施工人员操作不熟练，控制不好涂刮厚度。
6.耐腐蚀性不达标。防护层在腐蚀介质中出现破损、脱落，成因主要有树脂类型选择不当，未适配腐蚀环境；玻璃鳞片规格不符合要求，抗渗透性能不足；材料配制比例错误，胶泥性能下降；施工过程中存在漏涂、针孔等缺陷，腐蚀介质渗透。
针对上述树脂玻璃鳞片胶泥施工中出现的质量缺陷，需采取针对性的防控措施，同时做好施工全过程管控，避免因施工不到位造成损失，具体防控避免措施如下：
1.气泡防控。严格控制基材表面含水率（≤6%），施工前彻底干燥基材；材料配制时，低速搅拌，避免引入空气（建议使用抽真空搅拌机），搅拌完成后静置1~2分钟，排出气泡；涂刮手法均匀，确保胶泥与基材紧密结合，无空隙；高温环境施工时，适当降低固化速度（减少促进剂用量），给内部空气留出排出时间。若出现气泡，小气泡可采用针刺排气后补涂胶泥，大气泡需打磨去除缺陷部位，重新涂刮胶泥并养护。
2.针孔防控。确保玻璃鳞片均匀分散，搅拌时间充足；严格控制涂刮厚度，避免单道过薄；稀释剂添加量不超过树脂质量的10%；施工前彻底清除基材表面的细小杂质，确保表面清洁。若出现针孔，需打磨去除针孔周围的胶泥，重新涂刮，确保无空隙。
3.开裂防控。采用“薄涂多遍”的方式，单道涂刮厚度控制在0.2~0.3mm；确保基材表面平整，拐角、焊缝打磨成圆角，减少应力集中；控制环境温度变化，避免温差过大；严格按照产品说明书控制固化剂、促进剂用量，避免胶泥脆化；养护期间，避免防护层受到外力冲击和温度骤变。若出现裂缝，裂缝较小时，可打磨裂缝周围，补涂胶泥并养护；裂缝较大时，需彻底去除缺陷部位，重新处理基材，再进行涂刮施工。
4.脱落、分层防控。彻底处理基材表面，去除油污、浮尘、铁锈，确保表面清洁干燥；按要求添加偶联剂，增强玻璃鳞片与树脂的粘结力；涂刮时，确保层间搭接紧密，后一道涂刮在前一道表干后进行；养护充分，确保胶泥完全固化后再进行后续操作。若出现脱落、分层，需彻底去除脱落、分层部位，重新处理基材，再涂刮胶泥并养护。
5.厚度不均防控。涂刮过程中，用湿膜卡随时测量厚度，及时调整涂刮力度和速度；加强施工人员培训，提升操作熟练度，确保涂刮均匀；对于大面积施工，可划分施工区域，分段控制厚度，避免出现局部过厚或过薄。
6.耐腐蚀性不达标防控。根据腐蚀环境，合理选择树脂类型（强腐蚀环境选用乙烯基酯树脂，中低温弱腐蚀环境选用环氧树脂）；选用符合规格的玻璃鳞片（常用40~100目，厚度2~8μm）；严格按照产品说明书配制材料，确保比例准确；加强施工过程管控，避免出现漏涂、针孔、气泡等缺陷，确保防护层致密。
7.损失规避措施。施工前，制定详细的施工方案，明确施工流程、技术要求和质量标准，对施工人员进行全面培训；施工过程中，建立自检、互检、专检制度，及时发现和处理质量缺陷，避免缺陷扩大；选用优质材料，避免使用劣质材料导致防护层失效；养护期间，加强防护，避免防护层损坏，减少返工成本；施工完成后，进行全面质量检测，确保防护层符合设计要求，避免因防护失效导致基材腐蚀，造成设备损坏、停产等重大损失。
树脂玻璃鳞片胶泥随着工业防腐需求的不断扩大呈现出欣欣向荣的快速发展的态势。据《2025-2030年中国工业防腐材料行业发展白皮书》数据显示，2025年中国工业防腐材料市场规模达627亿元，年复合增长率8.3%，预计2030年突破850亿元，其中高温、极端腐蚀场景的防腐需求占比已提升至41%，玻璃鳞片胶泥凭借优异性能成为该场景下的核心应用品类。从国内市场来看，随着我国化工、环保、海洋工程等行业的转型升级，对防腐材料的性能要求不断提高，树脂玻璃鳞片胶泥替代传统防腐涂料的趋势明显，市场份额持续提升；从国际市场来看，发展中国家工业建设加快，防腐需求旺盛，为我国树脂玻璃鳞片胶泥出口提供了广阔空间。同时，环保政策的推动，将进一步加速环保型树脂玻璃鳞片胶泥的推广应用，行业发展前景广阔。此外，随着技术的不断进步，树脂玻璃鳞片胶泥的生产成本逐渐降低，性价比不断提升，进一步扩大了其应用范围，尤其是在市政工程、民用建筑等领域的应用将不断增加，推动行业持续发展。例如，预混型胶泥不仅简化施工，还具有较高性价比，已在全国30多个城市的污水处理项目中得到应用。
尽管树脂玻璃鳞片胶泥行业发展迅速，但在技术层面仍存在一些难题，制约其性能提升和应用拓展，主要包括以下几个方面：
1.耐高温性能有待提升。目前，普通树脂玻璃鳞片胶泥的耐高温温度在120~150℃，无法满足高温工况（如核电、高温锅炉、冶金冶炼等）的防护需求，如何通过树脂改性、鳞片优化等方式，提升材料的耐高温性能（达到200℃以上），是当前亟待解决的技术难题。目前，30%的石化企业脱硫系统因材料耐高温性能不达标，每3-5年需重新返修，运维成本较初始投入增加40%。
2.耐强腐蚀性能不足。在高浓度强酸、强碱、有机溶剂等极端腐蚀环境下，现有树脂玻璃鳞片胶泥的使用寿命较短，易出现破损、脱落等问题，如何优化材料配方，提升材料的耐极端腐蚀性能，适配更严苛的腐蚀环境，仍需进一步研究。普通产品在高浓度氯离子、酸雾环境下的腐蚀速率达0.03mm/年，远高于行业标准阈值。
3.低温固化技术不完善。低温环境（低于5℃）下，树脂玻璃鳞片胶泥的固化速度缓慢，甚至无法固化，影响施工进度和质量，如何开发高效低温固化剂、优化固化工艺，实现低温环境下的快速固化，同时保证胶泥性能，是行业面临的重要技术难题。
4.环保型产品性能有待优化。目前，环保型（无溶剂、低VOC）树脂玻璃鳞片胶泥的施工性、抗渗透性能略逊于传统溶剂型产品，且生产成本较高，如何在保证环保性能的同时，提升产品的施工性和综合性能，降低生产成本，是推动环保型产品推广应用的关键。据调研，22%的中小厂家生产的玻璃鳞片胶泥VOC含量超标，不符合GB 30981-2020标准。
5.长期耐久性不足。部分树脂玻璃鳞片胶泥在长期使用过程中，易出现鳞片脱落、胶泥老化、开裂等问题，影响防护寿命，如何提升材料的长期耐久性，延长防护周期，减少维修成本，仍需进一步研究。此外，行业服务体系不完善，27%的防腐工程因施工技术指导不到位出现质量缺陷，售后响应滞后导致停产损失平均达120万元/次。
6.规模化生产技术不成熟。纳米级玻璃鳞片、改性树脂等高端原材料的规模化生产技术不完善，导致高端树脂玻璃鳞片胶泥的生产成本较高，产量有限，无法满足大规模工程的需求，需突破高端原材料的规模化生产技术，降低生产成本。
随着工业技术的不断进步和环保政策的日益严格，树脂玻璃鳞片胶泥行业将朝着高性能、环保化、施工便捷化、定制化的方向发展，市场前景广阔。虽然行业也面临着耐高温性能不足、耐极端腐蚀性能欠缺、低温固化技术不完善等技术难题，但笔者相信只要行业内企业和科研机构加大研发投入，攻坚克难，不断探索，就一定能突破技术瓶颈，提升产品性能，并带动应用技术和施工操作技巧的进步，使得防腐施工质量大幅度提升，真正实现长效防腐、保护资产、降本增效的作用。
（张工防腐蚀技术文章欢迎转载图片来自网络如有侵权通知删除）
|
